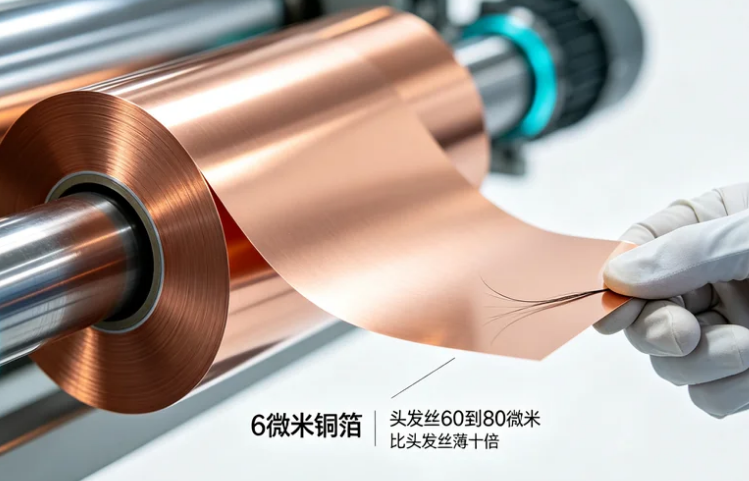

铜箔薄到6微米，什么概念？

一根头发丝大概60到80微米。

你手上这条箔，比头发丝还薄十倍。

它从放卷轴出来，穿过十几根导辊，经过涂布头、烘箱、收卷轴，中间任何一个环节把张力窗口吃掉一点，它就是一声闷响，断了。

但断带这事儿，真不是谁手不稳。

是放卷、张力、纠偏、收卷这几个环节的参数窗口，被一点点吃干净了。

一、薄箔为什么比厚箔难处理？

铜箔和铝箔在涂布中的行为差异，根源在力学性能上。

6μm电解铜箔的抗拉强度通常在300MPa到500MPa之间，延伸率在4%到10%不等，具体取决于牌号和工艺条件。

同一厚度下，不同厂家的铜箔延伸率差异可能达到一倍以上，这是因为下游厂家的切刀工艺和测试条件与上游厂家不一致，测试结果会明显缩水。

铝箔的情况更特殊。

1系铝箔如1060-O态的抗拉强度只有60到110MPa，比铜箔低得多，但延伸率可以到15%到18%，塑性更好。

铝箔更软，意味着它对张力波动更宽容一些，但更容易起皱。

铜箔更硬更脆，张力一冲就断。

这两种材料的差异决定了：同一个张力设定值，放在铜箔上可能刚好，放到铝箔上就偏大。

铝箔的放卷张力应该取下限。

反过来，铝箔的纠偏响应需要更灵敏，因为软材料走带更容易飘。

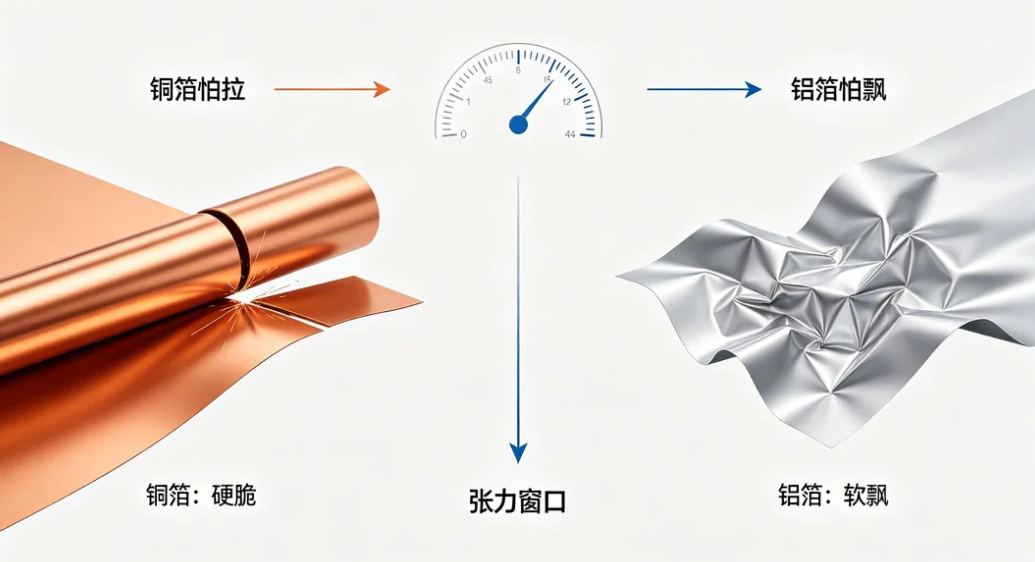

二、操作工记住一句话：铜箔怕拉，铝箔怕飘。

1.放卷稳

放卷是断带的第一个窗口。

箔卷从满卷放到空卷，卷径在变，但张力不能跟着变。

放卷张力通常用磁粉制动器或伺服电机控制，采用开环方式，设定一个扭矩值，靠锥度补偿来维持张力恒定。

问题是：卷径每减少一半，同样的制动扭矩下，实际张力会翻一倍。

不在PLC里做卷径补偿，放卷末端张力会飙到失控。

铜箔放卷张力的起步参考值，铝箔取下限。

这个范围很宽，因为具体取值取决于箔材宽度。

窄幅500mm和宽幅1300mm的张力设定完全不是一回事。

口诀落地动作：

换料后先空跑，手摸放卷段箔面，感觉有没有局部绷紧或松塌。

有绷紧感，降扭矩；有松塌感，升扭矩。

这个手感判断比看仪表快。

2.张力柔

张力控制的目标不是越大越稳，是稳定、分区合理、与材料模量和厚度匹配。

涂布机的张力分区包括放卷区、涂布区、烘箱区和收卷区。

涂布区张力要求最稳定，因为张力波动直接导致涂布面密度波动。

这个区段用闭环PID控制，摆杆位置作为反馈信号。

操作工能做的：

涂布区摆杆如果频繁上下大幅摆动，说明P值偏大。

摆杆位置缓慢漂移不回来，说明I值偏小。

把这两个现象报给工艺员，比说张力不稳有用得多。

3.纠偏灵

超薄箔材走带跑偏，不会慢慢偏，是突然偏。

纠偏系统响应慢了半拍，箔材边缘就已经蹭到导辊端面，轻则起皱，重则撕裂。

当前主流纠偏系统的精度可以控制在±0.1毫米，响应速度达到5毫秒级别。

这个速度听起来很快，但如果传感器安装位置离纠偏执行机构太远，信号传输加上机械响应的时间会吃掉这个优势。

传感器安装有个原则：尽量靠近纠偏执行机构，缩短反馈路径。

超声波传感器适合铝箔和铜箔这类金属箔材，不受表面反光影响。

光电传感器在铜箔表面可能受氧化层干扰。

口诀落地动作：

停机时检查传感器探头有没有被浆料飞溅污染。探头脏了，检测到的边缘位置会漂移，纠偏系统会带着箔材往错误方向跑。

4.涂头平

涂布方式不同，断带风险点不一样。

狭缝挤压涂布采用封闭式供料系统，浆料在模头腔体内流动，通过狭缝挤出到箔材表面。

这种方式对张力波动最敏感，张力一变化，箔材与模头唇口的间隙就变了，涂层厚度跟着变。

如果间隙小到箔材贴住模头，局部拉扯力会骤增。

微凹涂布通过凹版辊转移浆料，对张力的敏感度相对低一些，但凹版辊与背辊之间的压力如果偏大，薄箔在辊隙处容易产生微裂纹。

这些裂纹在后续张力波动中就是断带的起点。

5.烘箱缓

烘箱是超薄箔材断带的高发区，因为这里同时有温度和张力两个变量。

铜箔的热膨胀系数约为17ppm/℃，温度每升高1℃，箔材伸长约0.0017%。

烘箱温度通常在80到140℃之间，箔材在烘箱内的热伸长不可忽略。

如果烘箱张力不做温度补偿，箔材受热伸长后实际张力下降，出烘箱冷却收缩时张力又回升，一松一紧之间，薄箔容易疲劳断裂。

烘箱张力控制通常采用前馈补偿方式，根据烘箱温度调整张力设定值。

温度越高，张力设定值适当降低。

烘箱各段的张力应该随干燥进程逐步降低，为涂层预留应力释放空间。

口诀落地动作：

观察烘箱出口的箔面。如果箔面有明显的纵向条纹或边缘波浪，说明烘箱段张力偏大。

如果箔面有横向松弛纹，说明张力偏小。

6.收卷匀

收卷是断带的最后一道窗口，也是最容易被忽视的。

收卷过程中，卷径从100mm左右增大到400mm甚至更大。

如果收卷张力不随卷径变化，外层箔材对里层的压力会不断累积，里层被压出褶皱，外层张力越来越大，最终在某一个临界点断裂。

锥度张力控制是标准做法。

锥度系数通常取0.8到0.9，即收卷张力随卷径增大按比例递减。

压辊压力也需要配合。

压辊的作用是把箔材压紧在卷芯上，排出层间空气。

压力太小，卷松、窜卷；压力太大会在箔面留下压痕甚至压裂。

操作工动作：

收卷完成后，手按卷面。

如果按下去有明显弹性回弹，说明卷太松，下次收卷张力可以适当提高或锥度系数调小。

如果按下去硬邦邦没有回弹，说明卷太紧，收卷张力偏大。

三、数据窗口怎么建：小批量对比试验

参数边界不是拍脑袋定的，是试出来的。

第一步：建记录表。

每次涂布记录以下参数，放卷张力设定值、涂布区张力、烘箱各段温度、收卷张力锥度系数、涂布速度、纠偏系统报警次数。

断带发生时，记录断带位置和断口形貌。

第二步：做变量对比。

固定其他参数，只调整放卷张力，从当前值上下各浮动10%，跑短卷对比。

观察箔材走带稳定性和断带频率的变化。

第三步：找窗口边界。

逐步逼近上下限，记录出现起皱或断带的临界值。

窗口边界就是参数的物理极限。

第四步：留安全余量。

实际操作参数不能贴着窗口边界跑，至少留15%到20%的余量。

收尾

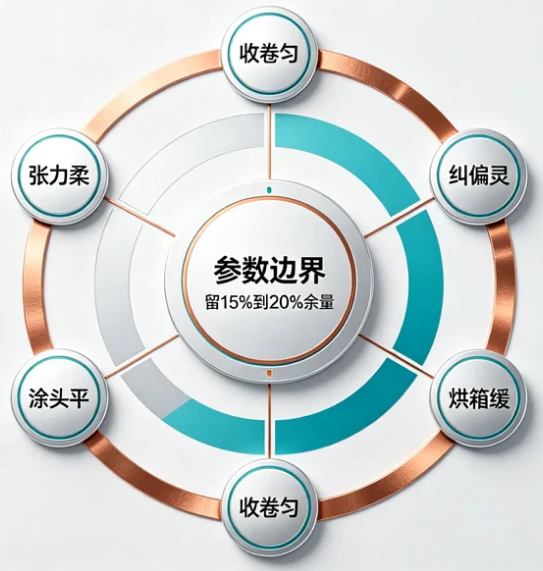

薄箔不断带，靠的不是手快，是把放卷、张力、纠偏、涂布、干燥、收卷关进参数边界。

省下的不是一卷箔，是整线良率和交期。
